• A4 цветной лазерный принтер • До 30 стр. / мин Скорость печати • До 1200 х 600 точек на дюйм разрешение печати • Выход первой страницы 11 секунд •256 Мб памяти (максимум 1 Гб) • 515 МГц процессор • USB 2.0, сетевой • 250 листов лоток • 100 листов многоцелевой лоток • Дополнительный лоток на 500 листов лоток

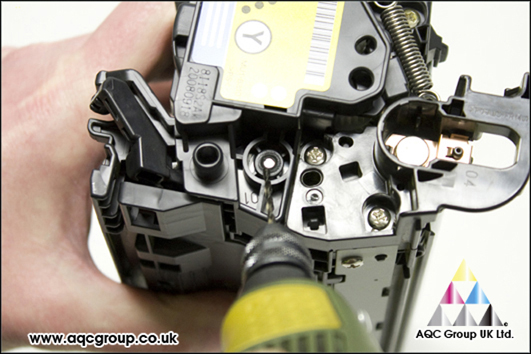

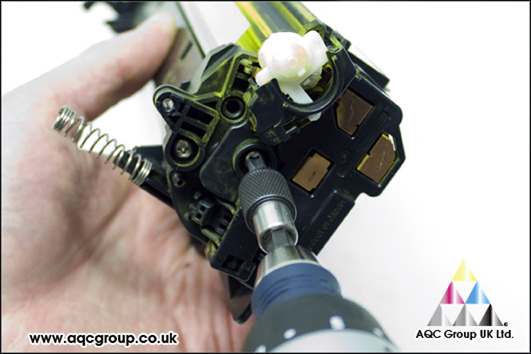

2. 2. С помощью небольшого сверла сделать одно маленькое отверстие на боковом фиксаторе

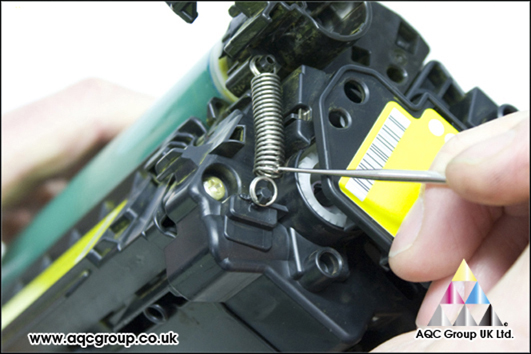

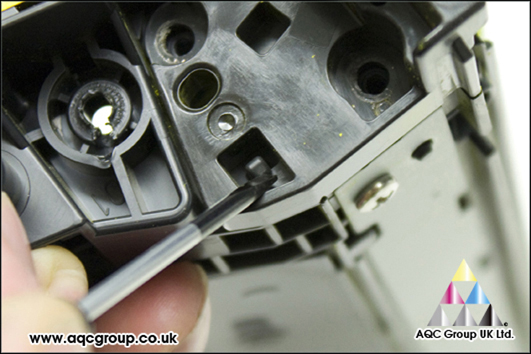

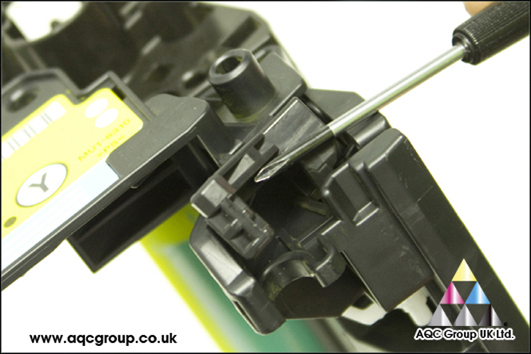

3. 3.Используя малую крестовую отвертку мягко извлечь штифты. После удаления , разделите части картриджа -. * Примечание Эти последствия может закрыть с использованием жидкого пластика см. внизу этой страницы для получения дополнительной информации

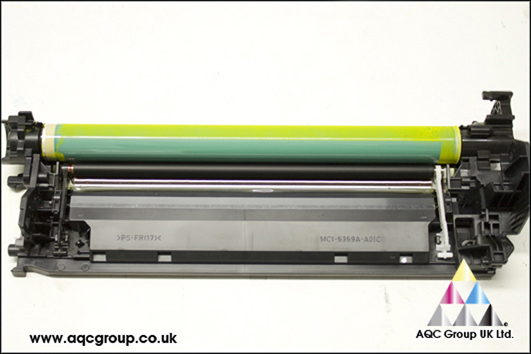

Барабан OPC

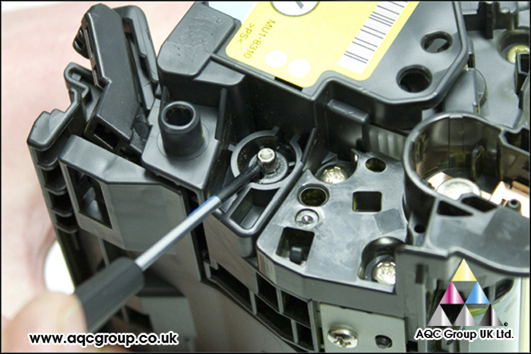

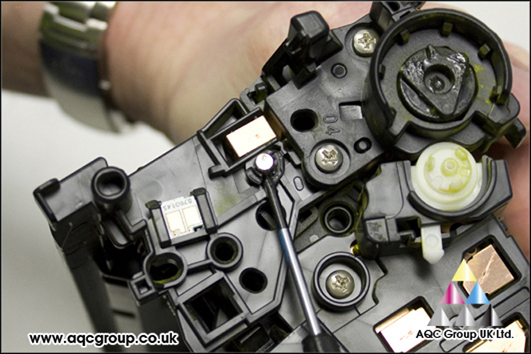

1. 1. Есть два винта в обоих сторонах от
барабана, которые должны быть удалены. Кроме того есть защелки, которые необходимо нажать.
4. 4.

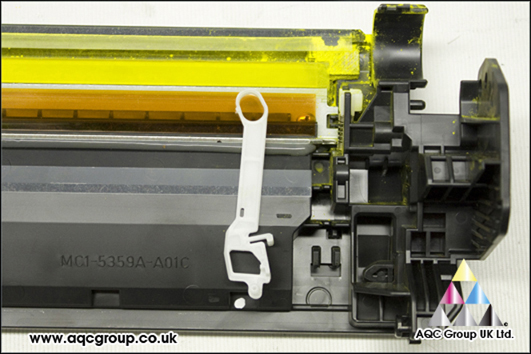

ПЧР замки используются для обеспечения ПЧР от
светочувствительного барабана во время транзита, более подробно об этом в
конце данного руководства
5. 5. На момент проведения тестирования, Wiper-blade не были доступны.Wiper-blade удаление не показано. Наши первоначальные тестирование тонера было проведено с существующим оригинальным лезвием. 6. 6.

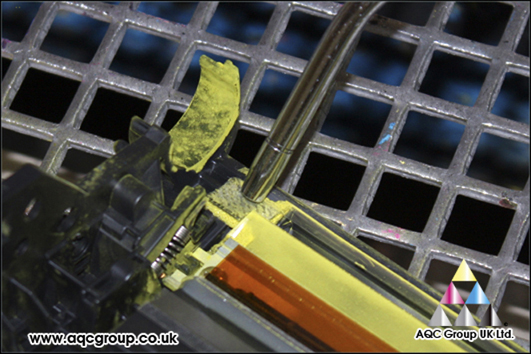

Высыпаем отработанный тонер, очищаем сжатым воздухом от остатков
отработанного тонера, .Важно, чтобы убедиться, войлок был чист.

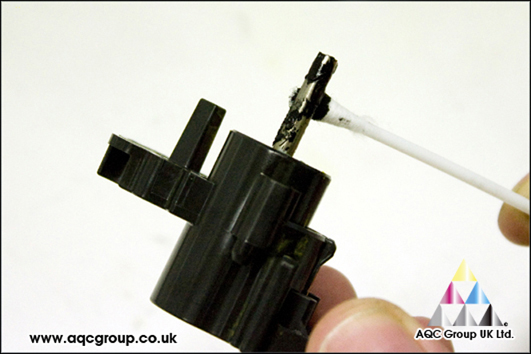

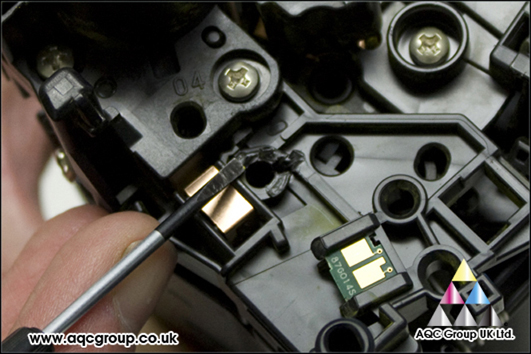

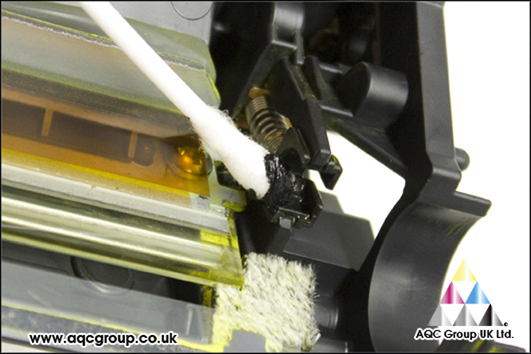

7. 7.Используем ватную палочкой и спирт для очистки ПЧР контактов, и смазываем проводящей смазкой

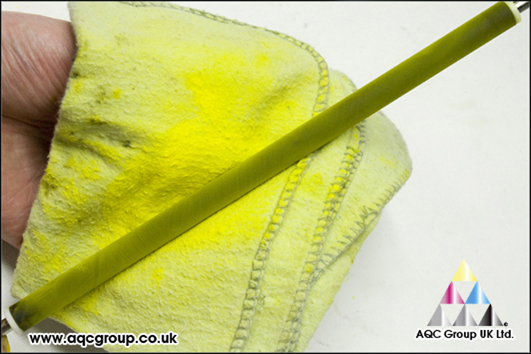

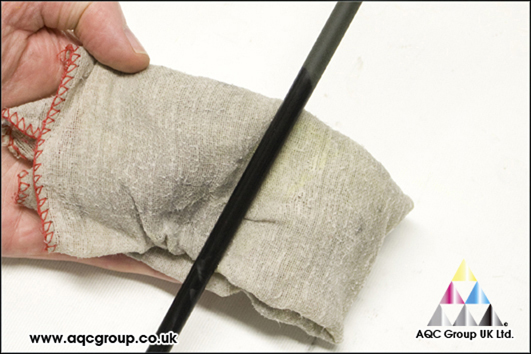

8. 8. Используем мягкую хлопчатобумажную ткань, смоченную в воде, для очистки ПЧР.
9. 9.Смазываем штифты.

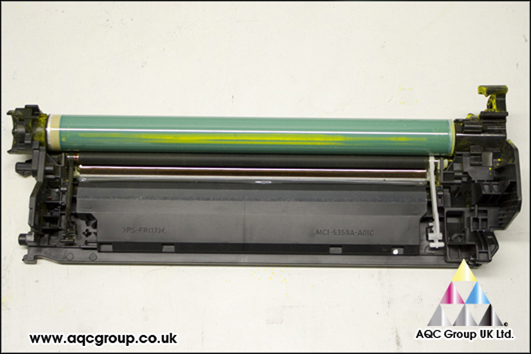

10. 10. Мы рекомендуем заменить фотобарабан .
Кроме того целесообразно подготовленной тонер
нанести на поверхность барабана (Только для иллюстрации мы использовали оригинальный фотобарабан)

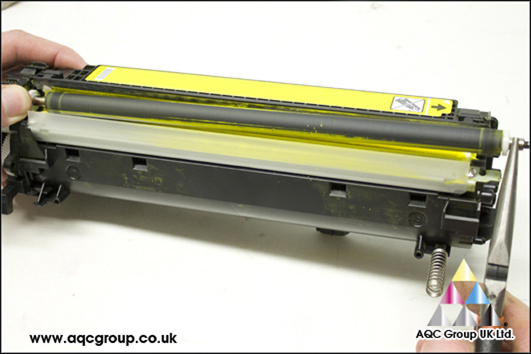

11. 11. Вставить вал ПЧР и барабан
Тоннерная секция

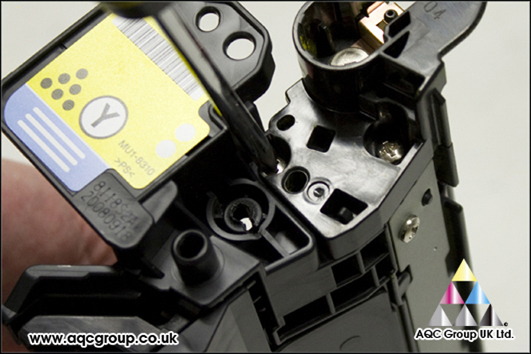

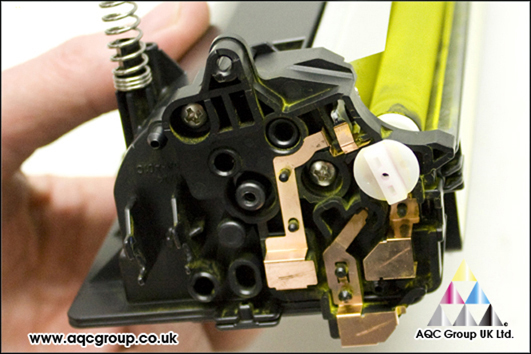

1. 1. Удалите две боковые крышки .
2. 2.

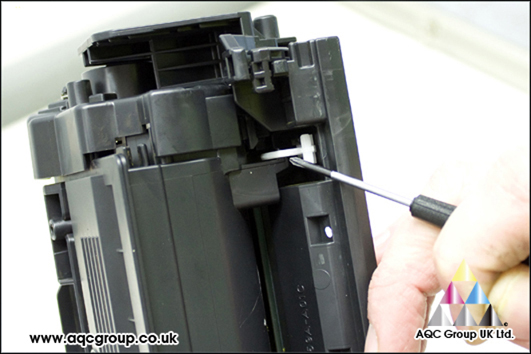

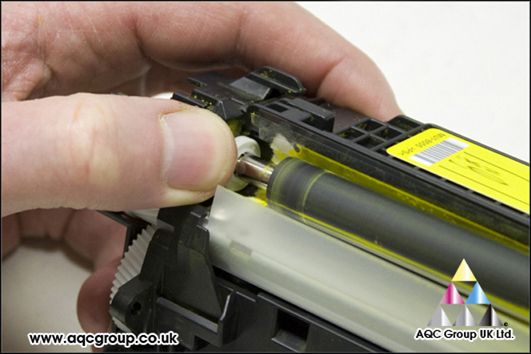

Примечание желательно придержать белую втулку большим
пальцем.
3. 3. Удалить маленькие белые шестерни

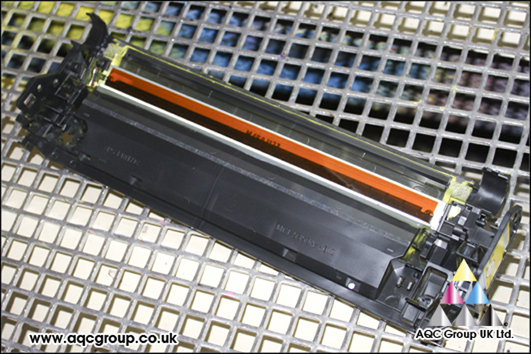

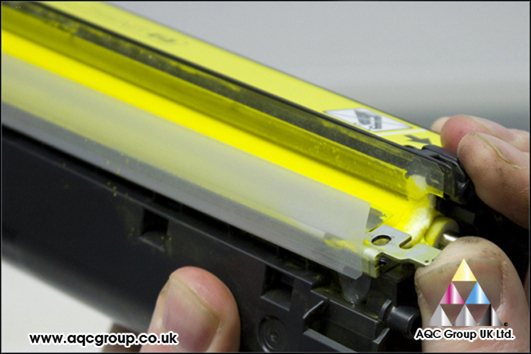

4. 4. Удалить Доктор-Blade. *
Примечание Доктор-Blade закреплен на месте на обоих концах на
силиконовый герметик, осторожно и медленно вытащить лезвие из герметика
5. 5.In order to insert a cartridge seal, we will need to remove the Adder Roller and gear side of the hopper.
6. 6. Новое в LJ CP3525 - блок
тонер бункера в настоящее время разделен на две секции. Больший из двух разделов области - тонерная секция, меньший
сечение состоит из ролика Adder а теперь еще и весла тонера агитатора. Следовательно, мы не можете пополнить тонера непосредственно в бункер блока.Нам нужно будет сделать отверстие в большем разделе.
* Note The CE250X Black cartridge has a larger surface area to make the hole (due to extra K toner required)*
Примечание Черный картридж CE250X имеет большую площадь поверхности,
чтобы сделать отверстия (из-за дополнительных тонера K требуется)

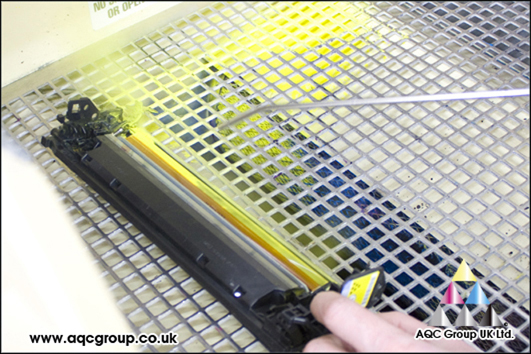

7. 7. Как только новое отверстие сделано, удалить все остатки порошка тонера с вакуумом или сжатым воздухом
8. 8.
Чистота магнитный вал спиртом, дать высохнуть затем аккуратно
вытирая чистой мягкой влажной водой хлопчатобумажной тканью.Присыпаем тонером .

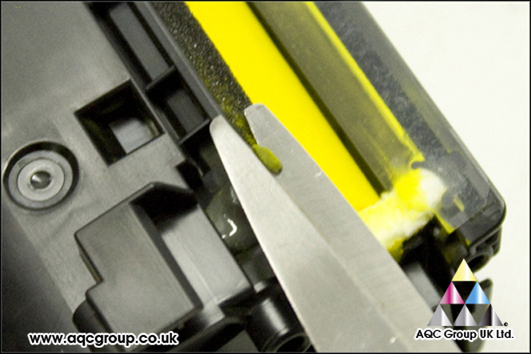

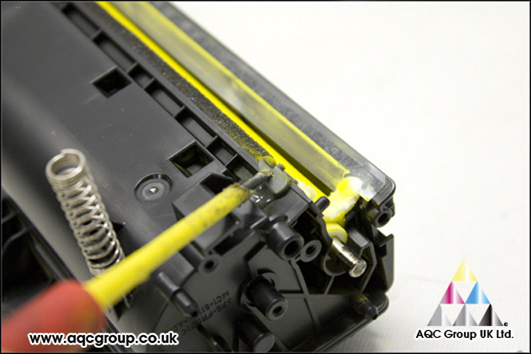

9. 9.On the Toner hopper the grey silicone sealant needs to be prepared to re-seat the doctor-blade. На бункер тонера серый силиконовый герметик необходимо быть готовым к повторной место врача-лезвия.If any sealant protrudes carefully snip excess off Если какой-либо герметик выступает тщательно СНиП превышение от

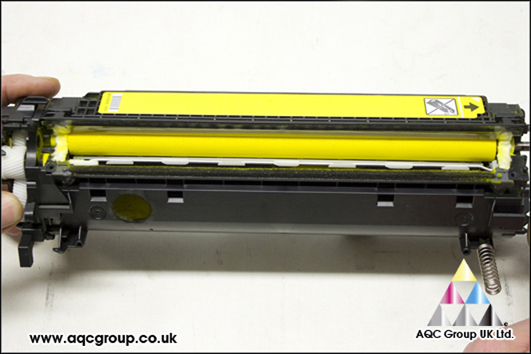

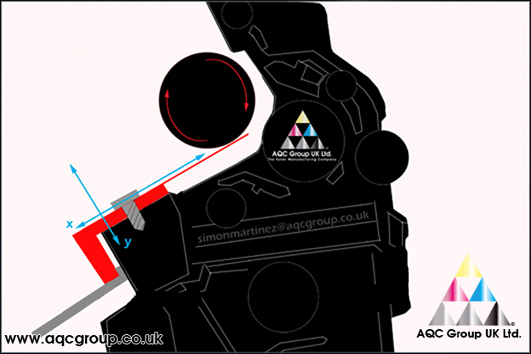

10. 10. Положение Доктор-Blade имеет важное значение для достижения правильного результата во время печати.
• X является вперед и назад положение врача-лезвия • У вверх и вниз положение врача-лезвия
Altering
the positioning of X can make a significant change to the cartridges
toner consumption, print image density and colour tone. Изменение
позиционирования X может сделать значительное изменение в потреблении
картриджей, печати изображений плотности и цветовой тон.

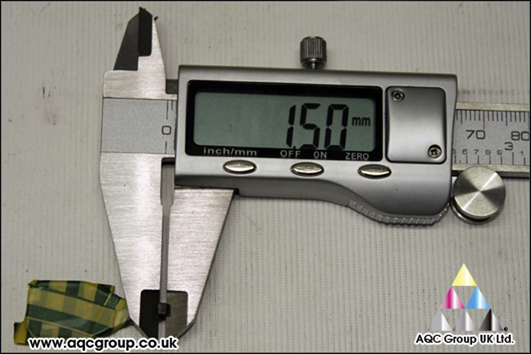

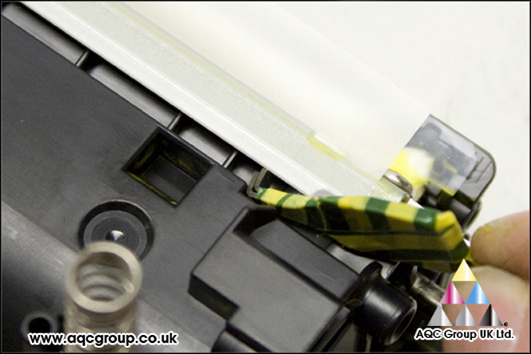

A gapping tool will be required. Гэпинг инструмент не требуется.Reseat
the doctor-blade into position, place the gapping tool close to the
screw points at either end of the doctor-blade and pushing firmly
against the blade screw down securely. Переустановите врач-лезвие
в должность, место гэпинг инструмент рядом с винтом точки на любом
конце врач-лезвия и нажав решительно против лезвия винта вниз надежно.
We
have tested a number of different blade depth settings, the print
reproduction quality and consumption can be chosen to suit your
requirements. Мы протестировали различные настройки глубины
лезвия, качество печати, воспроизводства и потребления могут быть
выбраны в соответствии с вашими требованиями.The larger the gap setting the less toner is allowed through, in testing we found the optimal setting of 1.50mm was acceptable.
Чем больше разрыв настройки меньше тонера разрешен путем, в
тестировании мы нашли оптимальные настройки из 1.50mm является
приемлемым.

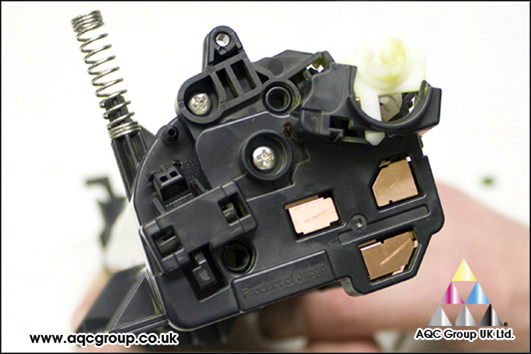

11. 11.Replace the cartridge end caps, these end caps may require additional conductive grease if severely contaminated.
Заменить крышки картриджа конце концов, эти заглушки могут
потребоваться дополнительные проводящей смазки, если сильно
загрязненных.Replace the triple gear. Заменить тройной передач.

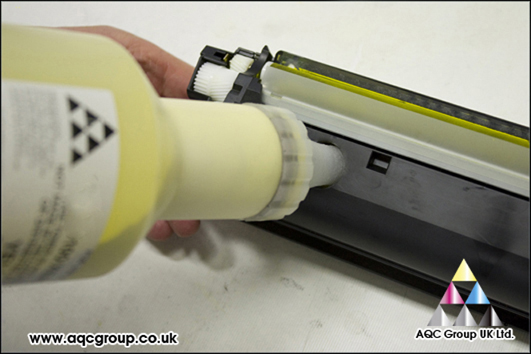

12. 12. Заполните бункер тонером

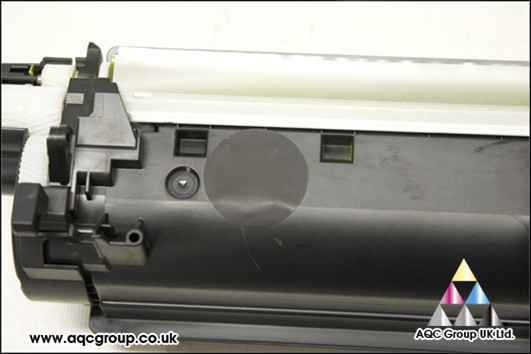

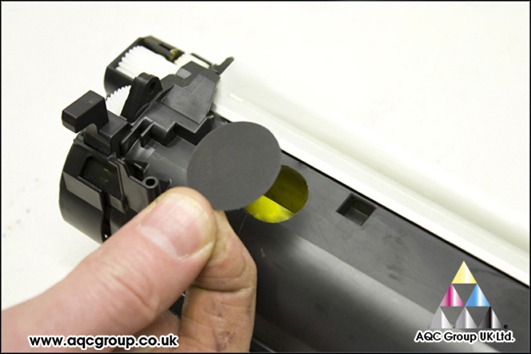

13. 13. Закройте отверстие

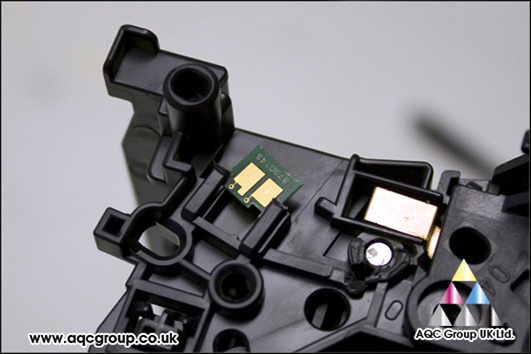

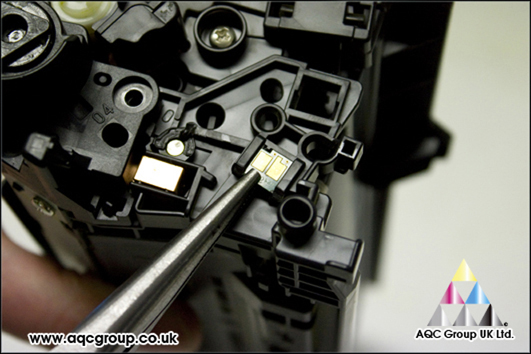

14. 14.Замените картридж чип
Prepare the cartridge for transportationПодготовка картриджа для перевозки
1. 1.Cartridge design has changed feverously over the years, and the HP LJ CP3525 cartridge is no exception. Картридж Изменился дизайн лихорадочно на протяжении многих лет, и HP LJ CP3525 картридж не является исключением.The cartridge has been designed so that the core components are separated from each other during storage and transportation. Патрон был разработан таким образом, что основные компоненты отделяются друг от друга во время хранения и транспортировки.
2. 2.To separate the PCR from the OPC – push the PCR locking arms into position Для отдельных ПЦР от OPC - Push ПЦР замок оружия в положение

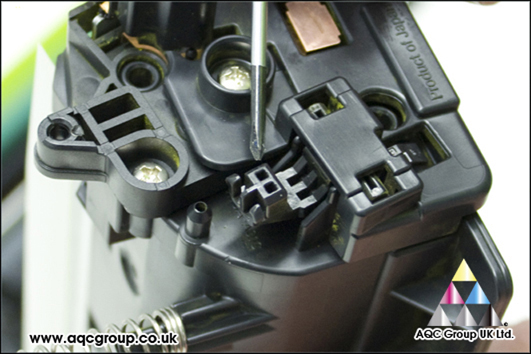

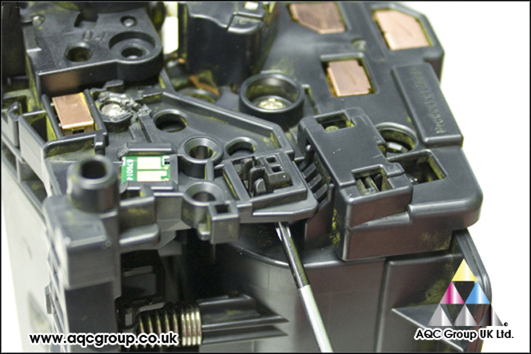

3. 3.To open the cartridge to separate the OPC drum from the DVR two locking pins need to be pushed into position Чтобы открыть картридж для отдельного светочувствительного барабана от DVR два контакта замок необходимо толкнул в положение
4. 4.When
completed, the PCR is free from flat spotting against the OPC drum, the
DVR is also free from flat spotting against the OPC drum. После
завершения ПЦР является свободным от появления потертостей на барабан,

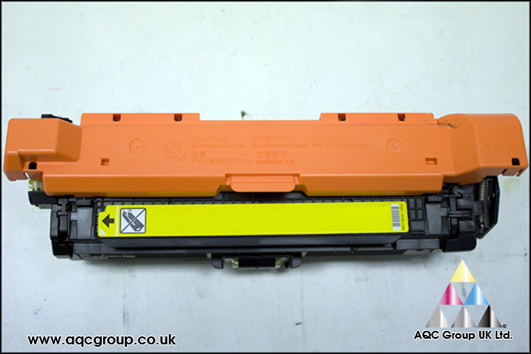

DVR также свободен от появления потертостей на барабан.Finally place the OPC drum cover protector Наконец место барабан покрытия протектор
Liquid PlasticЖидкий пластик
It is possible to turn cartridge shells into a liquid form by use of chemical reaction. Можно свою очередь патрон оболочек в жидкой форме с использованием химической реакции.
This
liquid plastic when allowed to dry reforms to a consistency similar to
its original state, this can now be used to fill in holes created when
we remanufactured the cartridge. Это жидкий пластик, когда дают
высохнуть реформы до консистенции похож на своего первоначального
состояния, это теперь может быть использован для заполнения дырок
создаются, когда мы восстановленных картриджей.
The
below example shows the two holes we created to split the cartridge in
two, being refilled with liquid plastic to cover the tracks. Ниже
пример показывает два отверстия мы создали, чтобы разделить картридж на
две части, пополняется с жидкий пластик, чтобы замести следы.
